A escolha adequada dos tipos de fundação representa uma das decisões mais críticas em qualquer projeto de construção. Afinal, a fundação constitui a base que sustenta toda a estrutura, transferindo as cargas do edifício para o solo de forma segura e estável. Portanto, compreender as diferentes opções disponíveis é fundamental para arquitetos, engenheiros e construtores.

Além disso, a seleção incorreta do sistema de fundação pode resultar em problemas graves, como recalques diferenciais, trincas estruturais e até mesmo colapso da edificação. Consequentemente, este guia abrangente apresentará os principais sistemas disponíveis, suas características técnicas e aplicações práticas.

Fundamentos Técnicos dos Sistemas de Fundação

Primeiramente, é essencial entender que as fundações classificam-se em dois grandes grupos: rasas e profundas. Essa classificação baseia-se na relação entre a profundidade de assentamento e a largura da base da fundação. Segundo a NBR 6122:2019 – Projeto e execução de fundações, considera-se fundação rasa aquela cuja profundidade de assentamento é inferior a duas vezes a menor dimensão da fundação.

Por outro lado, as fundações profundas caracterizam-se por transmitir as cargas ao terreno através de sua base (resistência de ponta) ou por sua superfície lateral (resistência por atrito) ou pela combinação das duas. Dessa forma, a escolha entre esses tipos de fundação depende principalmente das características do solo e das cargas atuantes na estrutura.

Além disso, fatores como nível do lençol freático, presença de camadas resistentes no subsolo e aspectos econômicos influenciam diretamente na seleção do sistema mais adequado. Para mais informações sobre projetos estruturais, acesse nosso site especializado.

Fundações Rasas: Características e Aplicações

Sapatas Isoladas

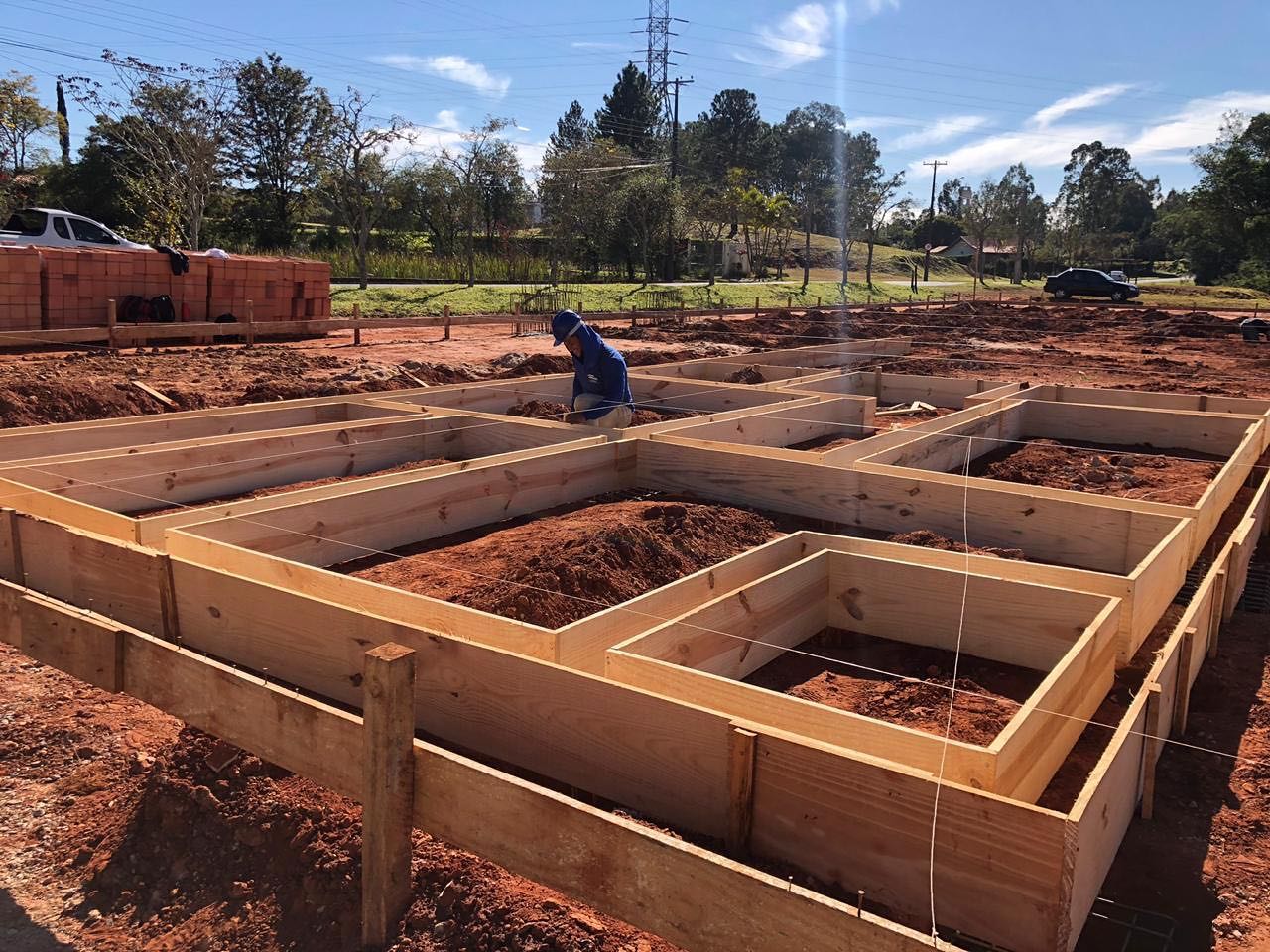

As sapatas isoladas representam um dos tipos de fundação mais utilizados em construções residenciais e comerciais de pequeno porte. Essencialmente, consistem em blocos de concreto armado que distribuem as cargas pontuais dos pilares diretamente ao solo. Normalmente, aplicam-se quando o terreno apresenta boa capacidade de suporte nas primeiras camadas.

Ademais, as sapatas podem ter formato quadrado, retangular ou circular, dependendo das características da carga e das limitações do terreno. Geralmente, suas dimensões variam entre 1,0m x 1,0m até 3,0m x 3,0m, com alturas que oscilam entre 0,4m e 1,0m.

Sapatas Corridas

Por sua vez, as sapatas corridas destinam-se ao suporte de cargas lineares, como paredes estruturais ou sequências de pilares muito próximos. Essencialmente, funcionam como vigas de fundação que distribuem as cargas uniformemente ao longo de seu comprimento. Consequentemente, são ideais para construções com paredes portantes ou estruturas pré-moldadas.

Além disso, esse sistema oferece vantagens econômicas significativas quando comparado à execução de múltiplas sapatas isoladas. Entretanto, requer cuidados especiais quanto à uniformidade do terreno ao longo de toda sua extensão.

Radier

O radier constitui uma laje de concreto armado que abrange toda a área da construção, distribuindo uniformemente todas as cargas da estrutura. Principalmente, utiliza-se quando o terreno apresenta baixa capacidade de suporte ou quando as cargas são muito elevadas em relação à resistência do solo.

Simultaneamente, o radier funciona como fundação e piso da edificação, proporcionando economia de materiais e tempo de execução. Contudo, exige controle rigoroso da qualidade do concreto e da armadura, além de cuidados especiais com impermeabilização.

Fundações Profundas: Soluções para Terrenos Desafiadores

Estacas Pré-Moldadas

As estacas pré-moldadas representam uma das soluções mais eficientes entre os tipos de fundação profunda. Fabricadas em concreto armado ou protendido, cravadas no terreno através de equipamentos específicos até atingirem camadas resistentes ou profundidades adequadas. Principalmente, destacam-se pela rapidez de execução e controle de qualidade superior.

Além disso, essas estacas suportam cargas elevadas, geralmente variando entre 300 kN e 2000 kN por elemento. Entretanto, sua aplicação limita-se a terrenos onde não há obstruções significativas, como matacões ou camadas muito rígidas.

Para projetos que demandam fundações especializadas, consulte nossos serviços de engenharia estrutural.

Estacas Moldadas in Loco

Diferentemente das pré-moldadas, as estacas moldadas in loco executam-se diretamente no local da obra. Primeiramente, realiza-se a perfuração do terreno até a profundidade desejada, posteriormente, posiciona-se a armadura e concreta-se o elemento. Consequentemente, adaptam-se melhor a terrenos irregulares e permitem ajustes durante a execução.

Ademais, subdividem-se em diversas categorias: estacas escavadas, hélice contínua, raiz e microestacas. Cada uma apresenta características específicas que as tornam adequadas para diferentes situações geotécnicas.

Estacas Hélice Contínua

As estacas hélice contínua destacam-se pela versatilidade e eficiência executiva. Basicamente, o processo consiste na perfuração do terreno com trado helicoidal contínuo, seguida da injeção de concreto sob pressão durante a retirada do trado. Simultaneamente, introduz-se a armadura no concreto ainda fresco.

Particularmente, esse sistema oferece excelente controle de qualidade, pois monitora-se continuamente parâmetros como pressão de concretagem, volume de concreto injetado e velocidade de perfuração. Além disso, produz baixos níveis de vibração e ruído, sendo ideal para obras em áreas urbanas densas.

Critérios de Seleção dos Tipos de Fundação

Investigação Geotécnica

Primordialmente, a investigação geotécnica constitui a base para seleção dos tipos de fundação mais adequados. Através de sondagens SPT (Standard Penetration Test), ensaios CPT (Cone Penetration Test) e análises laboratoriais, obtêm-se informações cruciais sobre as características do subsolo.

Consequentemente, esses dados permitem identificar a capacidade de suporte do terreno, presença de camadas compressíveis, nível do lençol freático e possíveis problemas geotécnicos. Portanto, investir adequadamente na investigação geotécnica evita problemas futuros e otimiza custos de fundação.

Segundo a NBR 8036:1983 – Programação de sondagens de simples reconhecimento dos solos para fundações de edifícios, o número mínimo de furos de sondagem varia conforme a área e complexidade da obra.

Análise de Cargas Estruturais

Simultaneamente, a análise detalhada das cargas estruturais orienta a escolha do sistema de fundação. Cargas permanentes, variáveis, vento e sismos devem ser adequadamente quantificadas e combinadas conforme as normas técnicas vigentes. Principalmente, cargas concentradas elevadas geralmente demandam fundações profundas, enquanto cargas distribuídas podem ser atendidas por sistemas rasos.

Além disso, a natureza dinâmica de certas cargas, como equipamentos industriais ou tráfego pesado, influencia significativamente na seleção e dimensionamento das fundações. Para análises estruturais detalhadas, nossos especialistas oferecem soluções personalizadas.

Aspectos Executivos e Controle de Qualidade

Planejamento e Logística

O planejamento adequado da execução dos diferentes tipos de fundação impacta diretamente no cronograma e custos da obra. Principalmente, fundações profundas demandam equipamentos especializados e mão de obra qualificada, exigindo coordenação cuidadosa com outras atividades do canteiro.

Ademais, fatores como acesso de equipamentos, estocagem de materiais e interferências com edificações vizinhas devem ser previamente avaliados. Consequentemente, um planejamento deficiente pode resultar em atrasos significativos e custos adicionais.

Controle Tecnológico

O controle tecnológico durante a execução das fundações garante o desempenho adequado do sistema. Ensaios de controle do concreto, verificação de armaduras e monitoramento de parâmetros executivos são fundamentais para assegurar a qualidade final.

Particularmente, fundações profundas requerem controles específicos, como prova de carga estática ou dinâmica, para verificação da capacidade de carga real. Segundo a NBR 12131:2006 – Estacas – Prova de carga estática, esses ensaios são essenciais para validação do projeto.

Considerações Econômicas e Sustentabilidade

A análise econômica dos diferentes tipos de fundação deve considerar não apenas os custos diretos de execução, mas também aspectos como durabilidade, manutenção e impactos ambientais. Frequentemente, soluções aparentemente mais caras inicialmente podem ser mais econômicas a longo prazo.

Além disso, critérios de sustentabilidade ganham importância crescente na seleção de sistemas de fundação. Materiais reciclados, redução de emissões de CO2 e minimização de resíduos são fatores cada vez mais relevantes nas decisões de projeto.

Finalmente, a evolução tecnológica dos tipos de fundação continua oferecendo novas alternativas mais eficientes e sustentáveis. Portanto, manter-se atualizado com as inovações do setor é fundamental para profissionais da construção civil.

Para projetos que demandem expertise especializada em fundações, nossa equipe de engenheiros estruturais está preparada para oferecer soluções técnicas adequadas às suas necessidades específicas.
